液压水位控制阀（直角型） |
||
|
|
||
|
|
型 号：DL 口 径：20 ～ 100mm

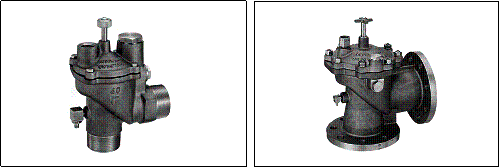

MODEL DL 40mm MODEL DL 75mm
● 使用条件 使用压力：0.03 ～ 1.6 MPa 使用温度：0 ～ 60℃ 使用流体：自来水 ● 用 途 利用辅助阀（＝先导阀）的开与关，保持蓄水槽内的一定水位。
● 特 点 1）利用对小口径辅助阀（＝先导阀）的使用，以较小的出水口空间，达到增加蓄水槽蓄水容量的 机能效果。 2）利用对辅助阀（＝先导阀）的配管位置，与供水管的长度之变更，能够简单容易地调节蓄水槽 内的水位。 3）视为「有效对应水中杂质所导致的故障损坏」的重要防止对策之一，采用不锈钢制内藏式过滤 器。 4）能够利用流量调节棒，进行全开～全闭范围内的任何流量调节。特别是于缺水情况时的流量调 节，更能够发挥简易调节的机能效果。 5）具备有既确实又优异的水锤防止机能，利用节流器控制方式监控辅助水路，有效达到减低主阀 于闭阀时，所发生的水锤现象。 6）装配有真空破坏器，能够有效解除出水侧管道内的真空状态。 7）视为「水锈解解对策」的重要一环，主要水路部分采用CAC 406（＝青铜）或者是不锈钢材 质。
● 动作原理 液压水位控制阀是利用，自主阀供水口处流入隔膜片室内的水之压力，与自隔膜片室流出后， 通过辅助阀（＝先导阀）流入蓄水槽内的水之压力，该二项压力的变化移动，控制主阀的开闭 阀动作。 ◎ 闭阀时 蓄水槽水位上升至辅助阀（＝先导阀）的止水位置时，辅助阀（＝先导阀）即为止水状态；主 阀的隔膜片室内压力，受到供水压力的影响而开始上升，同时对隔膜片上方部位形成押降的力 （闭阀方向），促使主阀闭阀。 ◎ 开阀时 蓄水槽水位自辅助阀（＝先导阀）的出水位置开始下降之后，辅助阀（＝先导阀）即为开阀状 态；主阀的隔膜片室内压力，受到辅助阀（＝先导阀）开阀的影响，而自辅助阀（＝先导阀） 被释放出，同时供水压力对隔膜片下方部位形成提升的力（闭阀方向），促使主阀开阀。 E-mail：overseasales@kkk-kane.co.jp
|
|
