液壓水位控制閥(直角型)





型 號:DL     口 徑:20 100mm

Adobe Systems

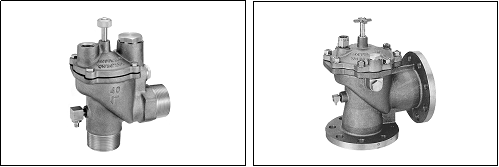

MODEL DL 40mm                                 MODEL DL 75mm

● 使用條件

   使用壓力:0.03 1.6 MPa

使用溫度:0 60

   使用流體:自來水



   利用輔助閥(=先導閥)的開與關,保持蓄水槽內的一定水位。



1 利用對小口徑輔助閥(=先導閥)的使用,以較小的出水口空間,達到增加蓄水槽蓄水容量的機能效果。

2 利用對輔助閥(=先導閥)的配管位置,與供水管的長度之變更,能夠簡單容易地調節蓄水槽內的水位。

3  視為「有效對應水中雜質所導致的故障損壞」的重要防止對策之一,採用不銹鋼製內藏式過濾器。

4 能夠利用流量調節棒,進行全開~全閉範圍內的任何流量調節。特別是於缺水情況時的流量調節,更能夠發揮簡易調節的機能效果。

5 具備有既確實又優異的水錘防止機能,利用節流器控制方式監控輔助水路,有效達到減低主閥於閉閥時,所發生的水錘現象。

6  裝配有真空破壞器,能夠有效解除出水側管道內的真空狀態。

7  視為「水銹解解對策」的重要一環,主要水路部分採用CAC 406(=青銅)或者是不銹鋼材質。

● 動作原理

   液壓水位控制閥是利用,自主閥供水口處流入隔膜片室內的水之壓力,與自隔膜片室流出後,通過輔助閥(=先導閥)流入蓄水槽內的水之壓力,該二項壓力的變化移動,控制主閥的開閉閥動作。

◎ 閉閥時

   蓄水槽水位上升至輔助閥(=先導閥)的止水位置時,輔助閥(=先導閥)即為止水狀態;主閥的隔膜片室內壓力,受到供水壓力的影響而開始上升,同時對隔膜片上方部位形成押降的力(閉閥方向),促使主閥閉閥。

◎ 開閥時

蓄水槽水位自輔助閥(=先導閥)的出水位置開始下降之後,輔助閥(=先導閥)即為開閥狀態;主閥的隔膜片室內壓力,受到輔助閥(=先導閥)開閥的影響,而自輔助閥(=先導閥)被釋放出,同時供水壓力對隔膜片下方部位形成提升的力(閉閥方向),促使主閥開閥。
