衡压式液压水位控制阀 |
||
|
|
||
|
|
型 号：DH
口 径：20 ～ 300mm

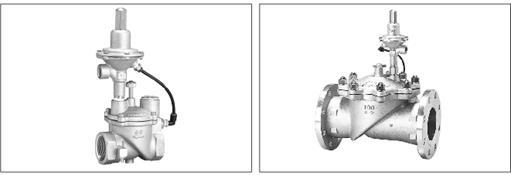

MODEL
DH 40mm MODEL DH 100mm
● 使用条件 使用压力：0.05 ～ 1.0 MPa 使用温度：0 ～ 60℃ 出水压力 设定范围：0.05 ～ 0.1 MPa /
0.1 ～
0.35 MPa / 0.35 ～ 0.55 MPa 使用流体：自来水
● 用 途 DH型衡压式液压水位控制阀，主要是使用于保持供水压力稳定，与保持供水量均等分配的场合。 ● 特 点 1） DH型衡压式液压水位控制阀，是属于搭配有低压断流阀之辅助型衡压式水位控制阀。 2） 采用内藏式过滤器（装配于阀体内供水水路侧），清除积存于过滤器的杂质·砂石等时，能够 发挥维修作业简易的机能效果。 3） 能够利用流量调节棒，进行全开～全闭范围内的任何流量调节。特别是于缺水情况时的流量 调节，更能够发挥调节简易的机能效果。 4） 采用螺帽保护方式，保护低压设定用调节螺栓，避免遭受到第三者的未经许可之任意设定变 更。 5） 视为「水锈解解对策」的重要一环，主要水路部分采用CAC 406（＝青铜）或者是不锈钢材 质。

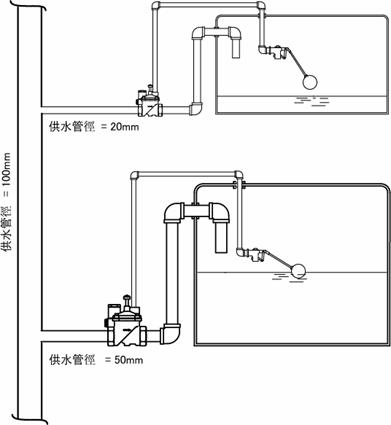

● 动作原理 事例1：一般场合（充分的供水压力）

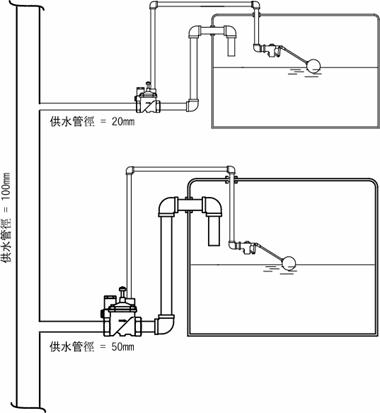

供水压力充分时，供水管径20mm的蓄水槽与供水管径50mm的蓄水槽， 均能够得到充分的供水（一般的夜间场合，是属于如此的情况。） 事例2：自来水用水量达到最高峰，导致供水压力大幅下降之场合。

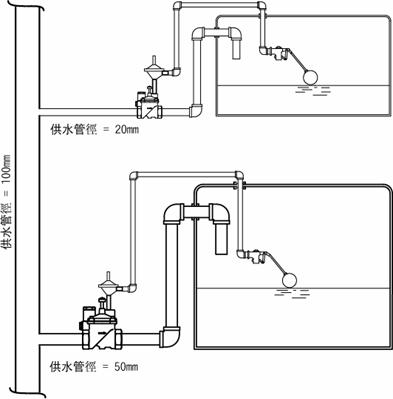

自来水用水量达到最高峰时，供水压力即随之下降，大口径供水管的蓄 水槽，则自然地得到自来水优先供应。但是，会导致对供水管径50mm 的蓄水槽供水结束之前，无法对供水管径20mm的蓄水槽，进行供水之「 时间性不平等」问题发生。 总而言之，供水管径20mm的蓄水槽，会有因无法及时得到供水，而发生 缺水的危险性。 解决对策：配置DH型衡压式液压水位控制阀之场合
自来水用水量达到最高峰时，供水压力即随之下降。这时候，DH型衡压 式液压水位控制阀，即自动开启控制主阀开闭的机能，将供水压力保持于 设定压力。DH型衡压式液压水位控制阀，不受辅助阀（＝先导阀）开闭的 影响，为达到供水压力的安定，进行持续性开闭动作。 虽然供水管径50mm的蓄水槽，优先得到供水的情况不变，但是由于口径 大的关系，导致管内压力下降速度加快，于短时间内主阀迅速闭阀。接着 是供水管径20mm的蓄水槽之主阀开阀，由于口径小的关系，能够维持接 近供水管径50mm约2倍的开阀时间之后，管内压力才开始下降，直到闭阀 为止。 根据这一连开闭阀动作的交互进行结果，能够达到均等的供水分配效果。 E-mail：overseasales@kkk-kane.co.jp
|
|
|
|
